ساخت تابلو روان و نمایشگرهای شهری و تبلیغاتی

ساخت و طراحی انواع تابلوهای روان و ثابت LED ، نمایشگرهای شهری و تبلیغاتی در مدل های تک رنگ، سه رنگ، هفت رنگ و تمام رنگ

توسط گروهی از مهندسین برق و الکترونیک به صورت تخصصی نه گروهی مونتاژ کار!



انجام انواع پروژه های نورپردازی، آبنما (موزیکال، رقص نور)، تابلوهای تبلیغاتی ( ثابت و روان) با بالاترین کیفیت و نازلترین قیمت لازم به ذکر است قطعات و مواد استفاده شده در تمامی پروژه ها از مرغوب ترین انواع در مدل خود بوده و کلیه کارها دارای ضمانت یک ساله و خدمات مادام العمر می باشد.

فروش ویژه انواع ماژول های LED و قطعات ( اعم از کنترلر، منبع تغذیه، کابین و قاب)

با کیفیت های متفاوت به همکاران



جهت سفارش و اطلاعات بیشتر با شماره های ذیل تماس حصل فرمایید



09158118842

تلگرام:

09384119238



پاسخگویی به تمامی سوالات و مشکلات پیرامون برق و الکترونیک

با سلام خدمت تمامی دوستان و همکاران عزیز

در این پست شما می توانید تمامی سوالات و مشکلات خود را در زمینه های مختلف مهندسی برق و الکترونیک، برنامه نویسی صنعتی و ... در قسمت نظرات و یا با ارسال ایمیل مطرح کرده و در کوتاه ترین زمان ممکن پاسخ خود را توسط کارشناسان ما دریافت نمایید.



به امید اینکه قدمی باشد در راستای افزایش آگاهی و حل مشکلات شما عزیزان./

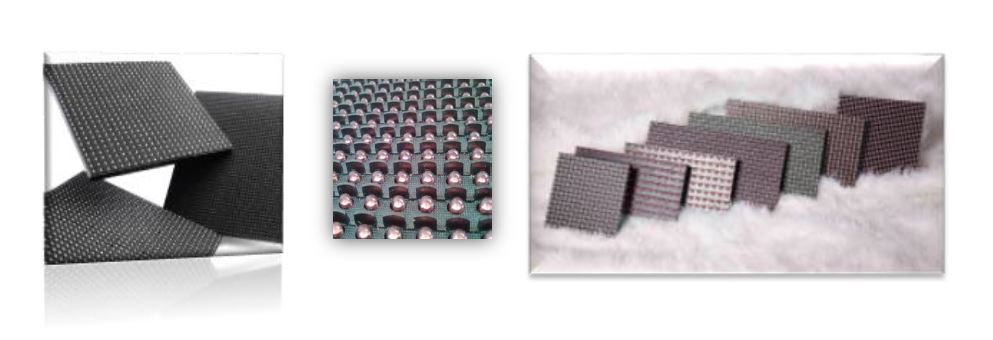

مشخصات و پارامترهای ماژول های LED

در این پست مشخصات فنی و پارامترهای انواع ماژول های LED بیان شده است، به امید این که مورد استفاده قرار گیرد

در صورت نیاز به مشخصات و اطلاعات دیگر پیرامون ماژول ها و همچنین انواع برد های کنترل و منابع تغذیه از طریق قسمت نظرات و یا از طریق تماس با شماره های ذکر شده با ما ارتباط برقرار کنید.

مشخصات سایر ماژول ها در ادامه مطلب . . .

ادامه نوشته

تابلو های LED روان و نمایشگرهای شهری و تبلیغاتی

تابلو های LED روان و نمایشگرهای شهری و تبلیغاتی

تابلوهای LED  به دو دسته کلی ثابت و روان تقسیم می شوند.که در نوع ثابت یک متن چند کلمه ای به صورت ثابت و غیر قابل تغییر ساخته و نمایش داده می شود و امکان تغییر متن وجود ندارد. نوع دوم تابلو های روان، دارای قابلیت نمایش متن به صورت متحرک و به تمامی زبان ها، عکس، فیلم ، انیمیشن و همچنین تاریخ ، ساعت و دما می باشند. علاوه بر این تابلو های روان دارای قابلیت برنامه ریزی مجدد بوده و می توان متون و تصاویر مختلفی را در زمان های مختلف بنا بر هدف استفاده بر روی تابلو قرار داد و برنامه ی اولیه را تغییر داد.

تابلو های LED روان به انواع تک رنگ ( سفید،قرمز،سبز)،سه رنگ، هفت رنگ و تمام رنگ طبقه بندی می شوند، که از هر یک بسته به هدف استفاده از تابلو استفاده می شود. به طور مثال برای نمایش متون از انواع تک رنگ یا سه رنگ و برای نمایش فیلم و انیمیشن و تیزر های تبلیغاتی از انواع هفت رنگ و تمام رنگ استفاده می شود.

همچنین تابلو های LED با توجه به محل نصب دارای انواع ضد آب و معمولی می باشند.

به طور کلی برای ساخت یک تابلو بایستی . . .

ادامه نوشته

قاب تابلو روان (کابینت تابلو LED)

قاب تابلو روان (کابینت تابلو LED)

- تمامی قاب ها بر اساس ماژول های استاندارد 16*32 تک رنگ ساخته می شوند.

- در صورتی که نوع ماژول و ابعاد آن متفاوت است حتما از طریق تماس تلفنی با شماره 09384119238 آن را به ما اطلاع دهید.

- اکثر سایز های استاندارد قاب موجود و تحویل بروز می باشد.

- در صورتی که سایز سفارش شما موجود نباشد ساخت آن از 2 تا 8 روز زمانبر می باشد.

 - قاب تابلو روان از هر سمت به ابعاد تابلو 5 سانتیمتر (حاشه) اضافه می کند.

- جنس قابهای تابلو روان از فلز با رنگ الکترواستاتیک کوره ای می باشد.

- درب قابهای تابلو روان به صورت صنعتی با قفل زیمنسی ساخته می شود.

- در صورتی که سفارش قاب با ابعاد و مشخصه های خاص دارید می توانید از طریق تماس تلفنی با شماره 09384119238 سفارشتان را ثبت کنید.

کابینت تابلو روان : قیمت کابینت ها بر حسب متر مربع می باشد با 9 سایز استاندارد در سایز های دلخواه اسمبل کنید ..

قیمت هر متر مربع 1،400،000 ریال





ادامه نوشته

دانلود پلاگین LED TOOL

پلاگین LEDTool مجموعه ای بسیار کارآمد و کامل برای طراحی تابلو ثابت چیدمان LED بر روی متن دلخواه شما می باشد. این پلاگین با دارا بودن گزینه های مختلف ابزار مفیدی برای ساخت تابلو ثابت به شمار می رود.

در ابتدا برای نصب این پلاگین می بایست نسخه LED Tool متناسب با نسخه کورل دراو خودرا دانلود نمائید. توجه نمائید که نسخه کورل دراو شما کاملا مطابق با نسخه نمایش داده شده باشد.

برای این کار می توانید از لینک زیر استفاده نمایید

LED TOOL ALL VERSION

در اینجا مجموعه ای کامل از تمامی نسخه های این پلاگین گذاشته شده است.

فعال سازی پلاگین LED TOOL در نرم افزار Corel Draw

پلاگین LEDTool مجموعه ای بسیار کارآمد و کامل برای طراحی تابلو ثابت است. این پلاگین با دارا بودن گزینه های مختلف ابزار مفیدی برای ساخت تابلو ثابت به شمار می رود.

برای فعال سازی و استفاده از این پلاگین به صورت زیر عمل نمائید.

1- ابتدا متناسب با نسخه کورل دراو خود پلاگین را از همین وبلاگ دریافت نمائید. توجه نمائید که
نسخه کورل دراو شما کاملا مطابق با نسخه نمایش داده شده باشد.

2- بعد از دانلود از فایل ZIP ، فایل نصبی به نام LEDTool5_XX_setup را اجرا نمائید.

3- مراحل نصب را طی نموده و پلاگین را نصب نمائید.

4- نرم افزار CorelDraw را اجرا نمائید. ابتدا لازم است از پلاگین یک میانبر در تولبار ایجاد نمائید تا برای استفاده
های بعدی راحت باشید. از منوی Tools گزینه Customization را انتخاب نمائید.

5-در صفحه باز شده ابتدا گزینه Commands و سپس از منوی کرکره ای گزینه Macros را انتخاب نمائید

6- گزینه LEDTool5_.LEDTool5 را انتخاب نموده و با کشیدن و رها کردن موس) Drag and Drop ( در محل
تولبار از آن یک میانبر ایجاد نمائید. در انتها بر روی گزینه OK کلیک نمائید.

7- پلاگین را با استفاده از میانبر ایجاد شده اجرا نمائید. از بخش مشخص شده گزینه Activation را انتخاب نمائید

8- در صفحه باز شده یک متن تصادفی وارد نموده و بر روی گزینه Activate کلیک نمائید.

9- پیغام عدم صحیح بودن کلید وارد شده می دهد . این پیغام را OK نمائید.

10- حال نرم افزار WinHEX را اجرا نمائید.) می توانید از طریق انجمن این نرم افزار را دانلود نمائید(. در صفحه نرم افزار از منوی Tools گزینه Open RAM را انتخاب نمائید. توجه نمائید در تمامی مراحل باید صفحه پلاگین باز شده باشد و این صفحه را نبندید.

11- 1 در پنجره باز شده ، گزینه LEDTool5 را پیدا کرده و گزینه نمایش داده شده را انتخاب و OK نمائید.

12- صفحه ای باز خواهد شد که اطلاعات پلاگین در حال اجرا را نشان میدهد. کلیدهای ترکیبی Ctrl+F را فشار دهید و یا از منوی Search گزینه Find Text را انتخاب نمائید. در پنجره باز شده کدی که در صفحه فعالسازی نمایش داده می شود را تایپ نموده و بر روی گزینه OK کلیک نمائید.

13- مقدار پیدا می شود. با استفاده از کلید اسکرول موس صفحه را به آرامی به پائین حرکت دهید. چند خط پائین تر یک کد 32 رقمی شامل حروف و اعداد مشاهده خواهید نمود. این کلید فعال سازی شما است.

14- کد مشخص شده را در پنجره فعال سازی وارد نمائید. تمامی حروف انگلیسی را باید با حروف بزرگ وارد نمائید و بین هر هشت کاراکتر باید یک خط تیره)-( قرار دهید.

15- بر روی گزینه Activate کلیک نمائید. پیغام فعال سازی پلاگین نمایش داده می شود.

راهنمای نصب و فعال سازی به صورت کاملا تصویری در غالب یک فایل PDF را می توانید از لینک زیر دانلود کنید.

Install and Activitation



نمونه ای از ID و کد فعال سازی :

4013dd1f-69fefc14-0791a275-1684078d  / ID=F0F2DE36

تمامی حروف انگلیسی را باید با حروف بزرگ وارد نمائید

نکاتی که در هنگام خرید یک ماژول تابلو روان باید در نظر گرفت

1- دات پیچ

دات پیچ یا Pixel Pitch فاصله مرکز تا مرکز پیکسل های ماژول تابلو روان است و معمولاً برحسب میلی متر بیان می شود . یک پیکسل در ماژول های تک رنگ از یک LED ، در ماژول های سه رنگ از  دو یا سه LED و در ماژول های فول کالر از سه یا چهار LED تشکیل می شود . هر قدر دات پیچ ماژول LED کوچکتر باشد کیفیت تصویر ماژول بهتر است چرا که پیکسل ها در ماژول به هم نزدیک تر بوده و تعداد پیکسل بیشتری در واحد سطح گنجانده می شود . دات پیچ در ماژول تابلو روان معمولاً  با یک حرف P و به دنبال آن عدد فاصله بین دو پیکسل بر حسب میلی متر نشان داده می شود . مثلاً P10 نشان دهنده ماژولی است که فاصله بین مرکز تا مرکز دو پیکسل مجاور آن 10mm است .

2- نوع چیپ ست

چیپ ست یا LED Chip در ماژول تابلو روان در واقع نوع چیپ هر LED را نشان می دهد . اساساً هر LED یک چیپ نیمه هادی است که روی آن یک لنز قرار داده شده است . در واقع چیپ اصلی در وسط لنز LED قرار دارد و در صورت شفاف بودن لنز ، قابل مشاهده است . چیپ ها در LED ها در سایز های مختلفی ساخته می شوند که بیشتر در سایز های 6mil و 8mil و 10mil و 12mil تولید می شوند . عمده این چیپ ها در خاورمیانه در کشور تایوان ساخته می شوند و در سایر کشور ها مثل چین و سنگاپور فقط لنز گذاری می شوند . هرچه سایز چیپ بکار رفته در LED بزرگ تر باشد ، نور تولید شده توسط LED بیشتر می شود . چیپ ها کیفیت های متفاوتی دارند که در طول عمر و شدت نور هر LED بسیار مؤثراند .

گروه ما تابلووهای روان خود را با 3 درجه کیفی A , B , C به بازار عرضه می کند که مشخصات آتها به شرح زیر می باشد:

درجه A: ال - ای - دی ها و چیپ ست بکار رفنه در این ماژول تماما ساخت کشور تایوان و دارای  ابرویی یا آفتابگیر می باشند که باعث می شود نور LED ها حتی در نور مستقیم آفتاب دیده شود.

درجه B: ال - ای - دی ها ساخت کشور چین و چیپ ست بکار رفنه در این ماژول ساخت کشور تایوان و دارای  ابرویی یا آفتابگیر می باشند .

درجه C: ال - ای - دی ها و چیپ ست بکار رفنه در این ماژول تماما ساخت کشور چین و فاقد ابرویی یا همان آفتابگیر می باشند.

3- اندازه قاب

منطبق بر استانداردهای  تابلوهای روان ، میبایست یک قاب 2.5 سانتی متری بر روی تابلو قرار گیرد ، گاها مشاهده شده است که برخی از تابلوسازهای سودجو برای بدست آوردن سود بیشتر از این قانون پیروی نکرده و قابی بیشتر از 2.5 سانتی متر بر روی تابلوهای خود قرار می دهند که باعث بالاتر رفتن قیمت تابلو می شود ، برای روشن شدن بهتر موضوع به مثال زیر توجه فرمایید:

ابعاد ماژول های تابلوهای روان دارای 32cm طول و 16cm می باشد . حال اگر ابعاد ماژول های تابلو 96*192 باشد:

با اضافه کردن 2.5cm قاب از هر طرف ابعاد این تابلو خواهد شد 101*198 که اگرقیمت هر مترمربع 1.400.000 تومان باشد قیمت نهایی برابر است با 2.800.000 تومان

اکون اگر این قاب را 2برابر کنیم ابعاد تابلو به 106*203 تغییر می کند و با احتساب 1.400.000 تومان بر متر مربع قیمت نهایی این تابلو برابر است با 3.012.000 تومان

حدود 200.000 تومان اختلاف قیمت در یک تابلو با ابعا معمولی ، فقط به خاطر 2برابر شدن قاب دور تالبو.

4- نمایش متن؟ یا تصویر؟

تمامی تابلوهای روان حتی تابلوهای تک رنگ قابلیت نمایش متن و تصویر و فیلم رادارا می باشند ، اما بعضی از فروشندان تابلو روان 2قیمت متفاوت را در اختیار خریداران قرار می دهند و می گویند قیمت تابلویی که قابلیت پخش تصاویر و متن را دارد گرانتر از تابلویی است که میتواند تنها متن را نمایش دهد و اما دقت داشته باشید که این یک حیله بیشتر نیست و تمامی تابلوها قابلیت پخش تصویر و فیلم را دارد.



مشخصات تابلوهای روان ساخت ما:

1- تمامی ماژول های استفاده شده p10 می باشد.

2- دارای قاب استاندارد 2.5cm

3- قاب های تابلو روان فارسی بر می باشد.

4- قاب از جنس آلمینیوم با رنگ مشکی.

5- روز دید.

6-مقاوم در برابر ضربه.

7- ضد آّب

8- نمایش تصویر ، فیلم و لوگو حتی بر روی تابلوهای تک رنک.

9- دارای 24ماه ضمانت.

10-تعویض برنامه بصورت رایگان در محل شرکت.

11-آموزش کار با نرم افزار تابلو روان بصورت رایگان

12- دارای ضمانت نامه تضمین کیفیت.

اصول روشنایی و نورپردازی

 اصول روشنایی و نورپردازی

با توجه به اهمیت محاسبات روشنایی و نورپردازی که در کشور ما در اکثر مواقع نادیده گرفته می شود تصمیم گرفتیم یک سلسله مقالات ارائه نمائیم تا همکاران و دوستان علاقمند با این موضوع مهم آشنا شوند و آن را به کار ببندند.

شار نوری: کل نور خارج شده از یک منبع نوری در واحد زمان . . .

ادامه نوشته

اندازه گیری دور حروف، متن و اشکال توسط نرم افزار Corel Draw

برای اندازه گیری محیط اشکال و نوشته ها در نرم افزار کورل ماکرو ای وجود دارد که این کار را به راحتی انجام می دهد، اندازه گیری دور خطوط به جهت محاسبه هزینه کار در تابلو سازی ها و برش کار ها بسیار با اهمیت است به این منظور آموزش زیر را برای این کار آماده کرده ایم:

براي اين کار :
1- فايل پيوست رو دانلود کنيد.
2- فايل را در مسير ماکروها يا در واقع GMS ها در پوشه نصبي برنامه کرلتون کپي کنيد.
مثال در کورل و درايو C:

C:\Program Files\Corel\CorelDRAW Graphics Suite 13\Draw\GMS

3- برنامه کورل را باز کنيد.
4- شيء ای را که مي خواهيد دور آن را اندازه گيري کنيد انتخاب نماييد.( توجه نماييد اگر کار شما مجموعه اي از اشکال يا حروف است حتما آنها را به کمک ابزار weld به يک شکل و آن هم weld شده تبديل نماييد.)
5- از منوي tools​ زير منوي visual basic را انتخاب کرده و گزينه play را بزنيد.
6- از منوي Macros in و ليست آن JH_Curvelength را انتخاب کرده و درخواست خود بر حسب سانتي متر و يا اينچ را انتخاب کنيد و Run را بزنيد.
(دقت کنيد شيء که مي خواهيد اندازه گيري کنيد حتما انتخاب شده باشد.)
7- با زدن Run پنجره اي باز مي شود که اندازه مورد نظرتان در آن ذکر شده است.

JH_Curvelength

همچنین می توانید به جای کپی کردن فایل بالا در آدرس گفته شده از نرم افزار زیر نیز برای نصب ماکرو بالا استفاده کنید، به این صورت که فایل ماکرو و فایل پایین را دانلود کرده سپس InstallGMS را اجرا کرده و فایل ماکرو را درون آن drag  کنید

InstallGMS
